畢托巴流量計的原理及特點
發布時間：2023-02-27 21:39:34來源：hseauto.cn來源：..
字體: 大 中 小
畢托巴流量計是采用皮托管原理提取管道中心流體流速（全壓-靜壓=動壓）再換算成流體體積流量與質量流量的差壓式流量計。皮托管原理很早就廣泛應用在航天航空業中。如：飛機風洞的測試和檢測、飛機發動機氣體動力測試、飛機飛行速度的測速桿等。

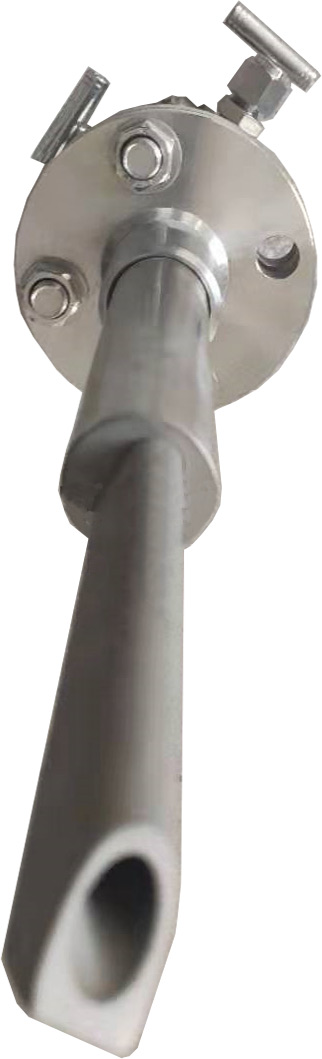

畢托巴流量計將探針插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對探針的流量方程進行解算，另一方面對蒸汽進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。
畢托巴流量計的特點：
1、節能效果好、精度高、結構簡單、安裝方便，不可恢復的阻力損失小。
2、性能穩定，長期使用不致因像孔板邊緣變形、磨損、正負壓室間滲漏及雜質堆積等原因?qū)е戮冉档?；而且隨著管徑的增大，優勢更加明顯。
3、由于其壓力損失?。ㄅc孔板相比較，僅為孔板的5%以下），畢托巴流量計減少了動力消耗，節能效果顯著。由于該流量計適應范圍寬，長期穩定性好，近年來在能源、環保等計量測試中得到了較為廣泛的應用。
