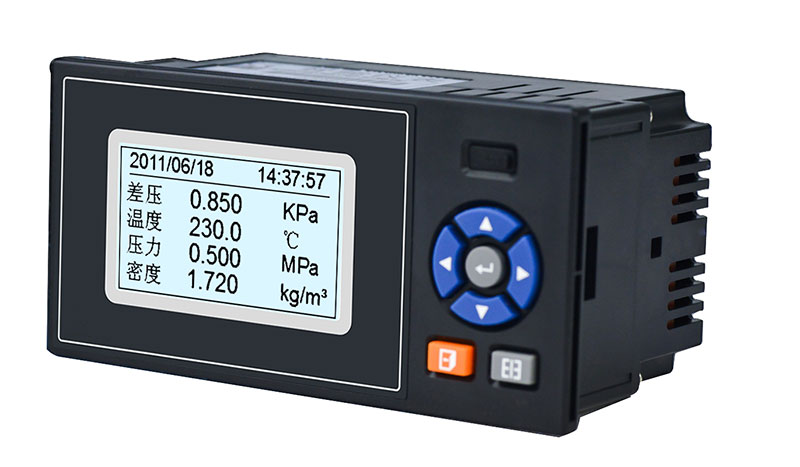

HS3000X流量積算儀
產品概述
/ product introduction產品簡介
/ product introduction
? ? ? ??HS3000X流量積算儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制監控系統，廣泛應用于石化、化工、冶金、電力、輕工、醫藥及城市燃氣等行業的貿易結算和工廠計量管理網絡。
產品特點
/ product characteristic◆流量單位自動換算，差壓式流量計的流量系數自動運算。
◆蒸汽密度依據IAPWS-IF97公式計算，自動識別蒸汽的過熱、飽和狀態。
◆應急容錯功能：溫度、壓力信號異常時，使用應急參數值進行補償運算。
◆調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量計算中的中間參數如密度等。
◆審計記錄：停電記錄功能。
◆報警列表：支持記錄流量、溫度、壓力、差壓/頻率/體積/質量等瞬時量或累積量報警信息。
◆累積報表：支持累積流量班報表、日報表、月報表、年報表。
◆通訊功能：標準Modbus RTU協議，支持RS485、RS232C通訊接口。
◆變送功能：支持標準電流變送輸出，信號來源通道可選。
◆報表備份功能：支持各累積報表備份功能。
◆導入導出功能：支持儀表組態參數導入導出功能。
◆定時打印功能：支持流量、溫度、壓力、累積等數據進行定時打印功能。
技術參數
/ technical parameters|
屏???幕 |
128*64點陣單色液晶顯示器（LCD） |
|
精???度 |
顯示和測量精度：±0.2% F.S. |
|
輸入規格 |
模擬量信號:4-20mA、0-10mA等信號； |
|
頻率信號:Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V） |
|
|
溫度通道：4-20mA、0-10mA、Pt100等信號 |
|
|
壓力通道：4-20mA、0-10mA等信號 |
|
|
輸出規格 |
變送輸出：支持1路4-20mA電流變送輸出，負載能力≤500Ω |
|
繼電器報警輸出：支持3路繼電器報警輸出，觸點容量1A@250VAC/1A@30VDC（最大觸點容量可定制） |
|
|
通訊接口：RS232C或RS485，支持Modbus RTU協議 |
|
|
掉電保護 |
無需后備電池，確保歷史數據與組態參數不會因掉電丟失 |
|
供電電源 |
220VAC，50HZ交流電源供電；另外可定制DC24V，DC12V直流電源供電 |
|
USB導出 |
支持儀表組態參數導入導出功能（BN格式），支持累積報表備份功能（CSV格式） |

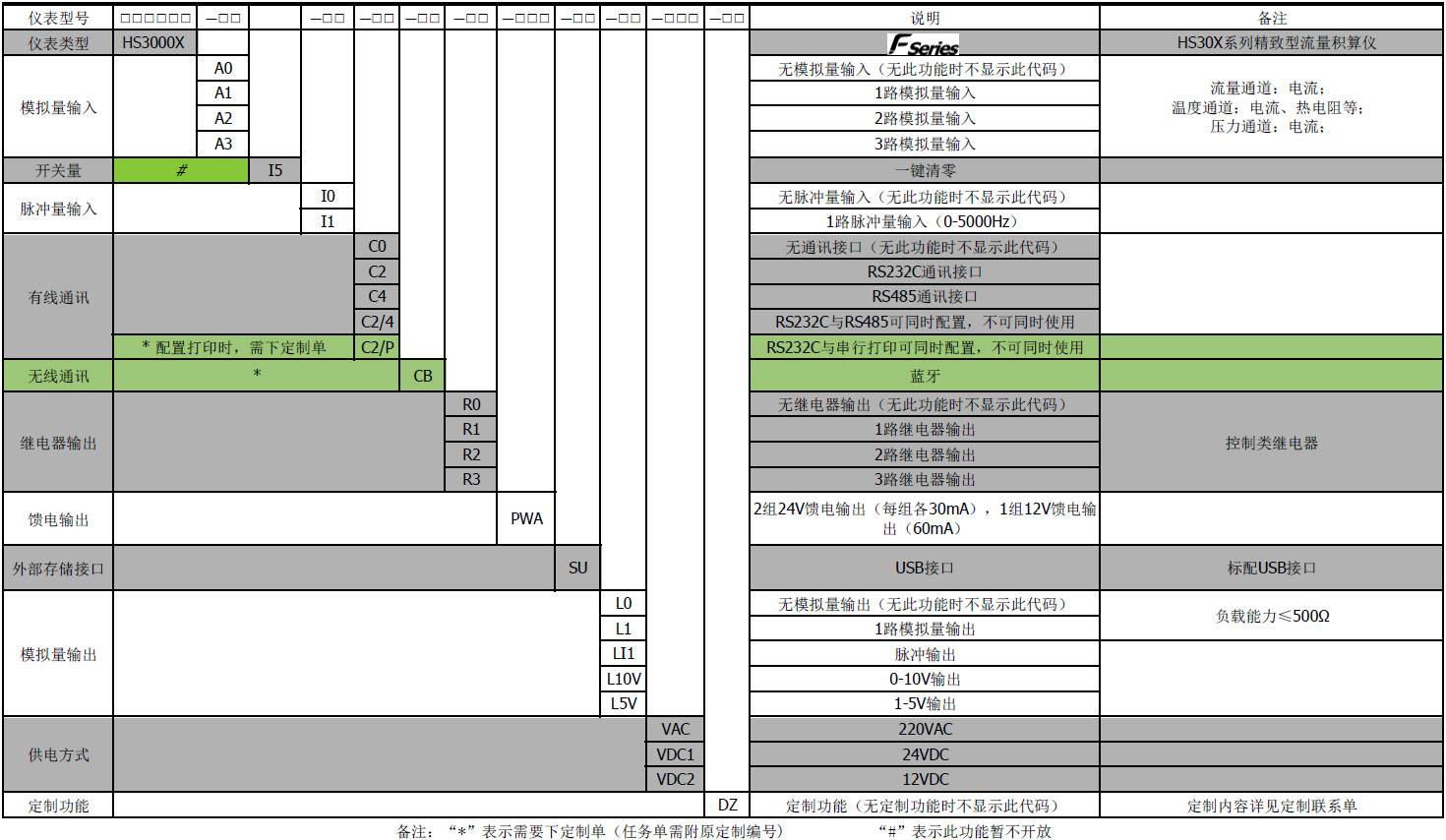

產品選型
/ product selection
