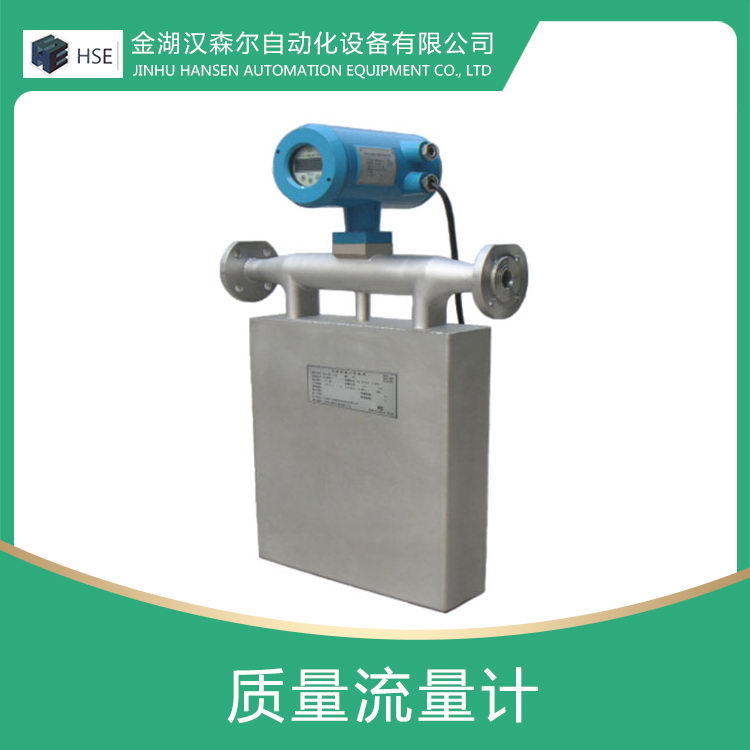

質量流量計
產品概述
/ product introduction產品簡介
/ product introduction

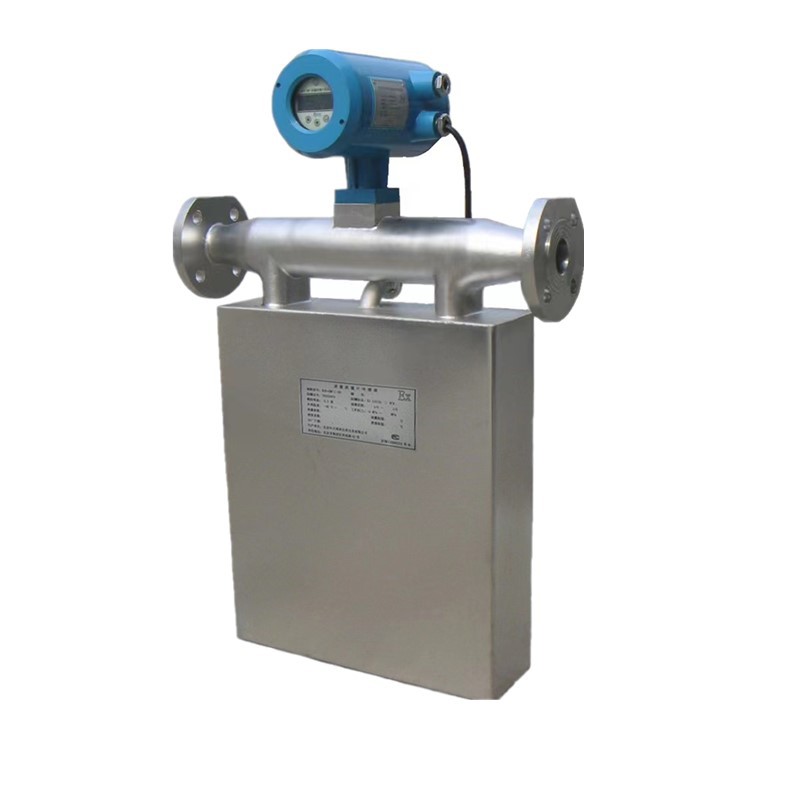

HSKL型質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。當滿足兩個條件：（1）雙彎管以一定的頻率振動，（2）管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
產品特點
/ product characteristic
測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
技術參數
/ technical parameters技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% + （零點穩定度/瞬時質量流量×100%）] |
|
質量流量測量重復性 |
±（1/2）×[0.2% + （零點穩定度/瞬時質量流量×100%）] |
|
密度測量范圍 |
0.2?g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
工作環境參數表（表二）
|
名 ???稱 |
參 ???數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
本安型電源電壓: ?AC(220±10%)V，（50±5%）Hz 復合型電源電壓: ?(24±10%)V |
|
整機功率 |
＜ 15W |

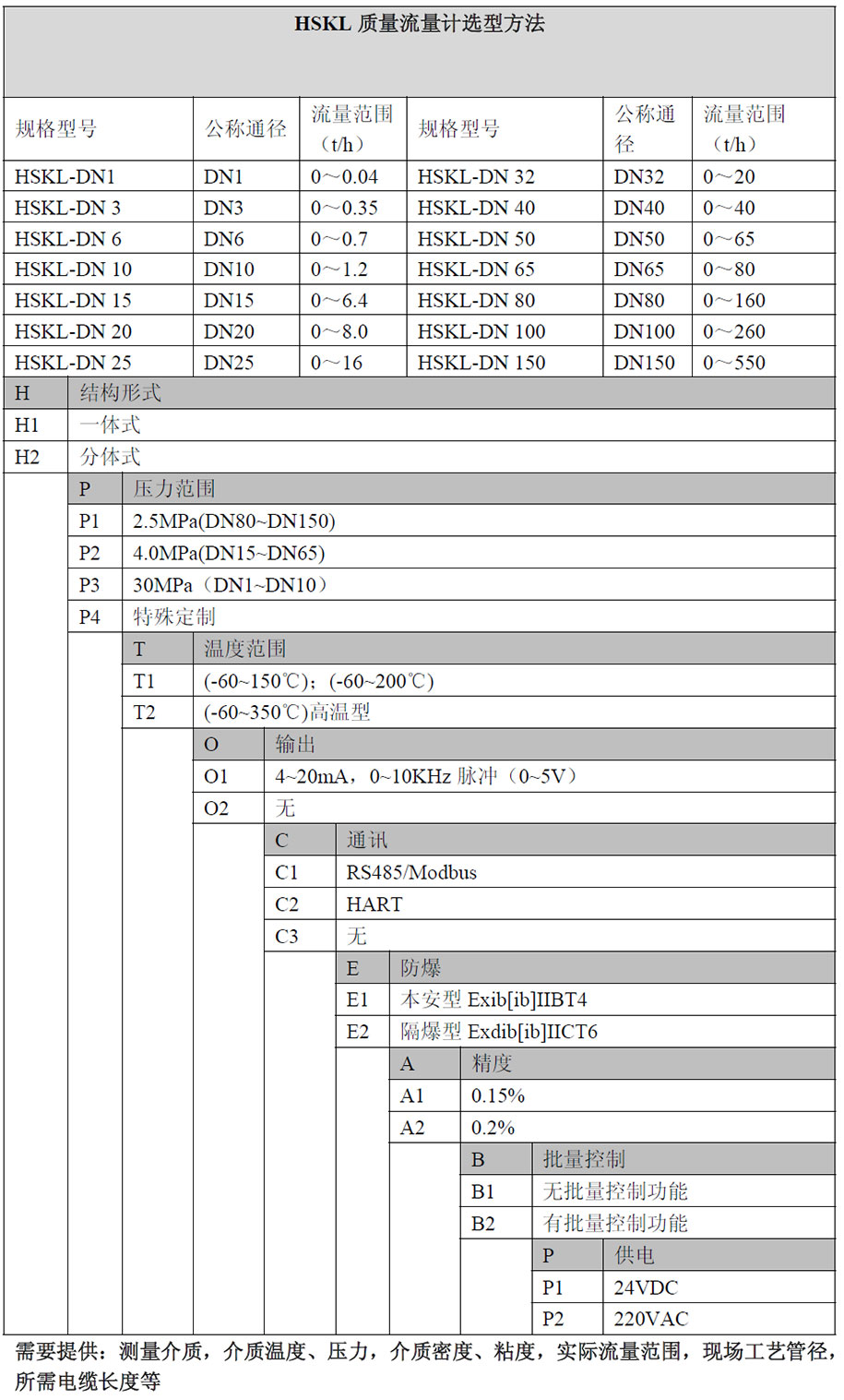

產品選型
/ product selection
