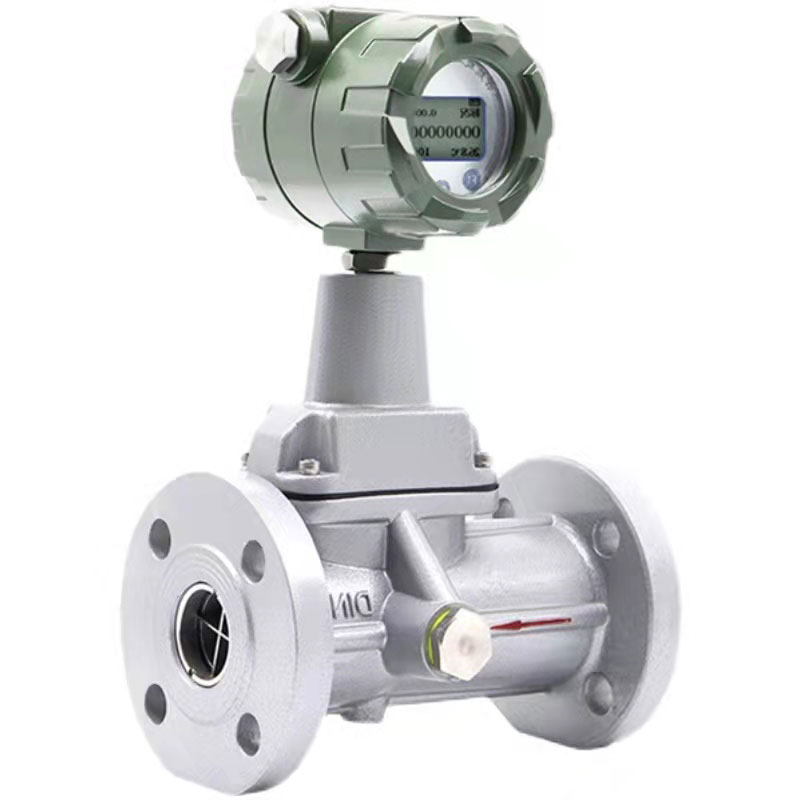

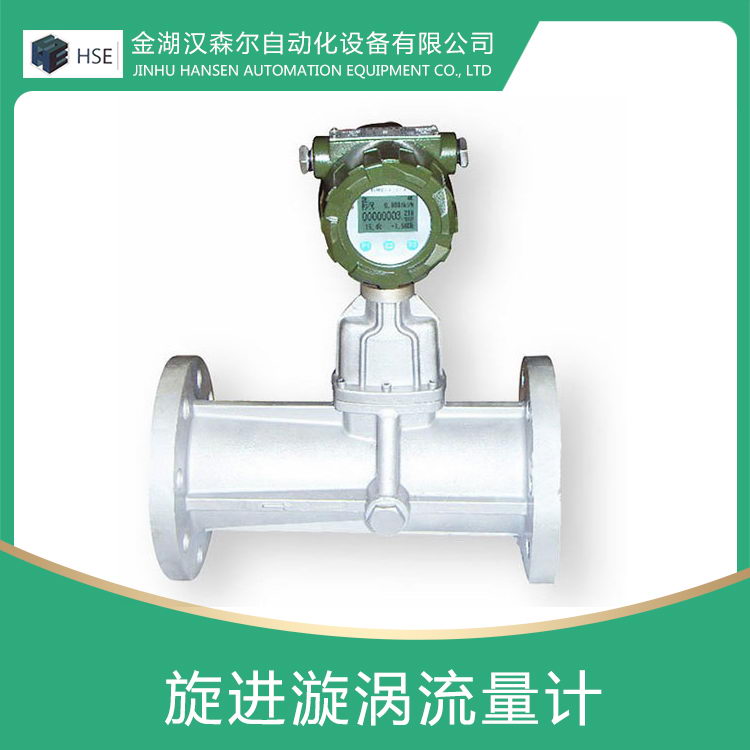

旋進旋渦氣體流量計
產品簡介
/ product introduction
? ? ? ? HSLUX系列智能旋進旋渦氣體流量計我公司開發研制的具有國內領先水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
產品特點
/ product characteristic
1. 旋進旋渦氣體流量計無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2.?采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
3.?智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
4.?采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
5.?采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
6.?采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
7.?采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
8.?轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
9.?多物理量參數報警輸出，可由用戶任選其中之一；
10.?流量計表頭可360度旋轉，安裝使用簡單方便；
11.?壓力、溫度信號為傳感器輸入方式，互換性強；
12.?整機功耗低，可用內電池供電，也可外接電源。
技術參數
/ technical parameters
|
應? ? ? ? ?用 |
石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量 |
||||||
|
測 ?量 ?項 ?目 |
瞬時流量、累計流量、流速以及溫度、壓力 |
||||||
|
安 ?裝 ?場 ?合 |
水平、垂直或任意角度傾斜的管道 |
||||||
|
安 ?裝 ?方 ?式 |
法蘭連接 |
||||||
|
介? ? ? ? ?質 |
無腐蝕性的氣體或液體 |
||||||
|
精? ? ? ? ?度 |
±1.5% |
||||||
|
公稱通徑 |
25 |
32 |
50 |
80 |
100 |
150 |
200 |
|
流速范圍（m3/h） |
2.5~30 |
4.5~60 |
10~150 |
28~400 |
50~800 |
150~2250 |
360~3600 |
|
儀表系數（m3/h）-1 |
240000 |
90000 |
24000 |
4800 |
2800 |
680 |
210 |
|
介 ?質 ?溫 ?度 |
-20~+80℃ |
||||||
|
環 ?境 ?溫 ?度 |
-30~+60℃ |
||||||
|
相 ?對 ?濕 ?度 |
5%~90% |
||||||
|
大 ?氣 ?壓 ?力 |
86kPa~106kPa |
||||||
|
工 ?作 ?壓 ?力 |
1.6MPa；2.5MPa；4.0MPa |
||||||
|
外 ?殼 ?材 ?質 |
不銹鋼 |
||||||
|
連??接??法??蘭 |
采用管道法蘭標準GB/T9119-2000 |
||||||
|
擴??展??功??能 |
帶溫度、壓力補償 |
||||||
|
輸 ?出 ?方 ?式 |
頻率信號； 4~20mA電流信號：對應流量0~Qmax，20mA對應流量可由用戶設定； RS485通訊：可傳輸溫度、壓力、瞬時流量和累積流量參數。 |
||||||
|
通 ?信 ?接 ?口 |
RS-232；RS-485；HART通訊協議 |
||||||
|
工 ?作 ?電 ?源 |
外電源：24VDC；內電源：3.6鋰電池 |
||||||
|
消 ?耗 ?功 ?率 |
外電源：＜1W；內電源：＜0.3mW鋰電池可以用到二年以上 |
||||||
|
防 ?爆 ?標 ?志 |
ExdⅡBT4 ? |
||||||
|
防 ?護 ?等 ?級 |
IP65 |
||||||

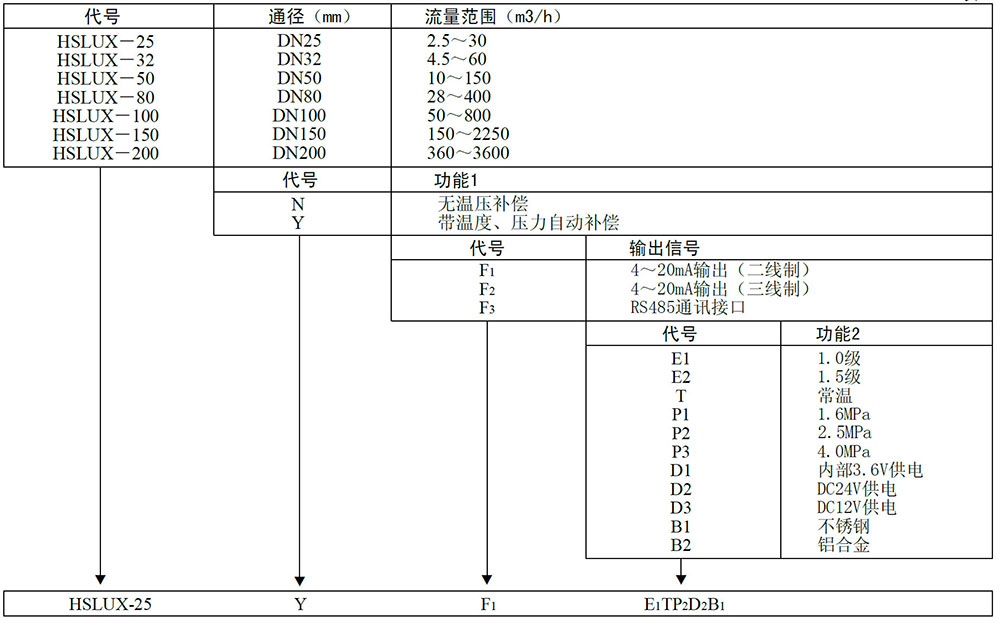

產品選型
/ product selection
