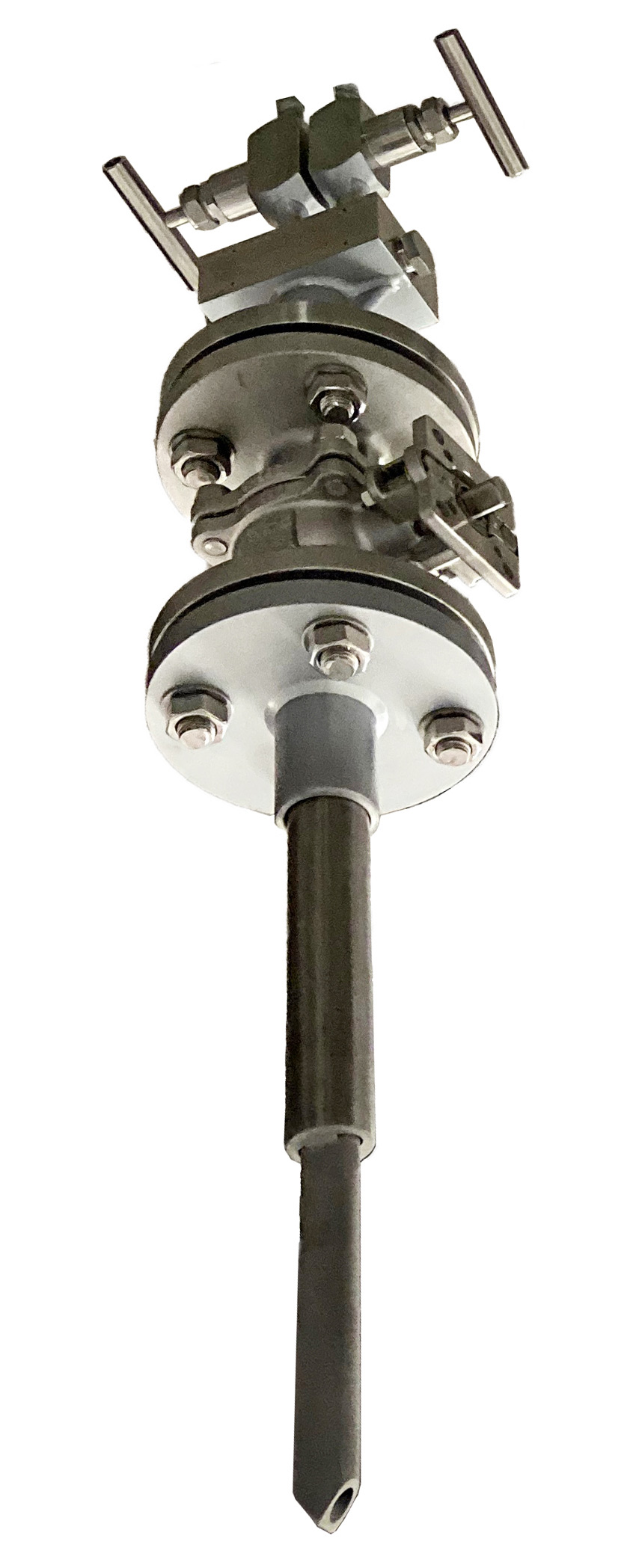

畢托巴流量計
產品概述
/ product introduction產品簡介
/ product introduction
產品特點
/ product characteristic2、精度高：在3%~100%的量程范圍準確度為0.2%。
3、節約能源：畢托巴傳感器截流面積很小，幾乎無壓力損失，運行成本大大降低。被國家發展改革委員會節能信息傳播中心推薦為第61號節能產品。

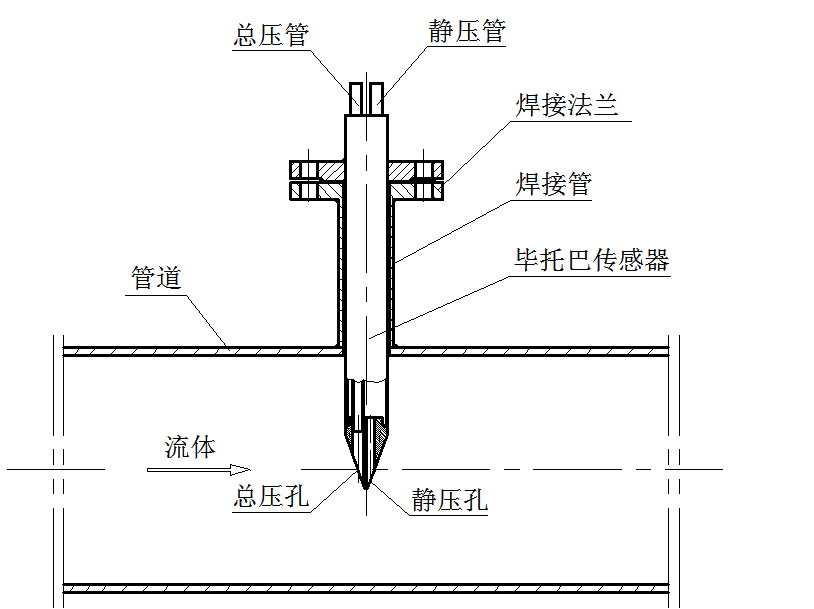

4、安裝簡便：只需在管道合適位置上開一個25~60mm的孔，把傳感器插入管道中心即可。
5、維護方便：傳感器本身無需維護。只需對差壓變送器進行零點和滿量程的檢驗以及二次表輸入相應的電流進行定期檢驗。
6、可靠性：結構簡單，設計合理。由于導壓管內介質長期處于靜止?fàn)顟B(tài)，所以測量精度能夠長期保持穩定。
7、耐高溫高壓：由于傳感器用1C18Ni9Ti制作而成，因此可耐高溫650℃、壓力32MPa。（特殊材料制成的傳感器可耐高溫1700℃）
8、測量流量范圍廣：氣體流速在1m/s以上，液體流速在0.1m/s以上的介質都可以精確測量。對低流速、小流量、大管徑測量效果尤佳。
9、在線安裝和檢修：不停產的情況下實現安裝和檢修。
技術參數
/ technical parameters????適用管徑：50mm~10m
????精度等級：1.0%
????量程比：1：30
????直管段距離：前1D后1D本體材質：304、316、鈦合金
????特點：1、探頭耐腐蝕，粘附，防堵
????? ? ?? ? ?2、可計量不同形狀規格管道
????????? ? ? 3、具有優良的低流速測量特性V≥0.3m/s
????????? ? ? 4、可以選在線安裝裝置，不停流量安裝5、可在線插拔，進行維護
產品選型
/ product selection|
選型表 |
說明 |
|||||||
|
HSTB- |
? |
畢托巴流量計 |
||||||
|
安裝形式 |
M |
? |
螺紋 |
|||||
|
F |
? |
法蘭 |
||||||
|
類型表示 |
? |
S |
? |
普通型 |
||||
|
M |
? |
高溫高壓型 |
||||||
|
B |
? |
防堵耐磨型 |
||||||
|
測量管徑 |
? |
25~2500 |
? |
DN25~DN2500 |
||||
|
工作壓力 |
? |
1 |
? |
0.6MPa |
||||
|
2 |
? |
1.6MPa |
||||||
|
3 |
? |
2.5MPa |
||||||
|
4 |
? |
4.0MPa |
||||||
|
5 |
? |
6.4MPa |
||||||
|
6 |
? |
10.0MPa |
||||||
|
介質類型 |
? |
LC |
? |
干凈液體 |
||||
|
GC |
? |
清潔氣體 |
||||||
|
LT |
? |
易臟液體 |
||||||
|
GT |
? |
易臟氣體 |
||||||
|
VM |
? |
飽和蒸汽 |
||||||
|
VH |
? |
過熱蒸汽 |
||||||
|
工作溫度 |
? |
1 |
? |
120℃以下 |
||||
|
2 |
? |
220℃以下 |
||||||
|
3 |
? |
380℃以下 |
||||||
|
附件 |
? |
空 |
不帶附件 |
|||||
|
C |
帶差壓變送器 |
|||||||
|
F |
帶流量積算儀 |
|||||||
|
CF |
帶差壓變送器和流量積算儀 |
|||||||
